Pada scenario ini dipakai :
RB Induk = RouterBOARD 962UiGS-5HacT2HnT
RB Anak = RouterBOARD 3011UiAS
Tutorial ini dapat diterapkan juga pada perangkat MikroTik Router/routerboard/CCR/CRS 3xx yang difungsikan sebagai router anak.
TOPOLOGI JARINGAN VLAN
Router induk (RouterBOARD 962UiGS-5HacT2HnT) :
– Port1 = internet
– Port2 = kosong
– Port3 = kosong
– Port4 = kosong
– Port5 = Trunk —– 10.10.10.1/24
|—- vlan11-Gedung11 = 11.11.11.1/24
|—- vlan12-Gedung12 = 12.12.12.1/24
|—- vlan13-Gedung13 = 13.13.13.1/24
Router Anak (RouterBOARD 3011UiAS):
– Port1 = Trunk ke Router Induk
– Port2 = vlan11-Gedung11
– Port3 = vlan12-Gedung12
– Port4 = vlan13-Gedung13
– Port5-Port10 = kosong
– bridge1 = Port1, Port2, Port3, Port4
➡️Buat interface vlan di RB induk
contoh :
vlan11-Gedung11 = VLAN ID 11
vlan12-Gedung12 = VLAN ID 12
vlan13-Gedung13 = VLAN ID 13

➡️Lalu buat IP Address di interface VLAN & interface Trunk

➡️Lalu buat DHCP Server di Router Induk yang menuju ke VLAN & interface trunk

Mulai konfigurasi pada Router Anak :

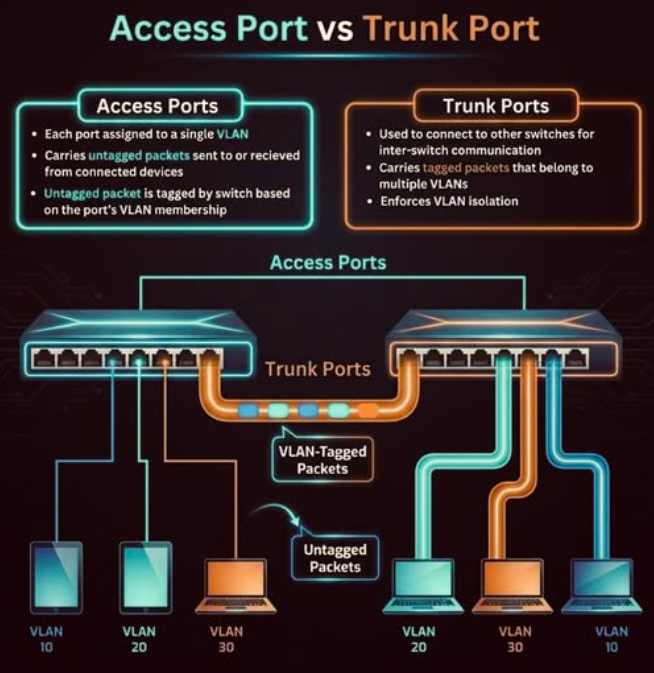

➡️Buat bridge1 yang berisi ether1 (trunk), ether2 (access), ether3 (access) dan ether4 (access).

➡️lalu aktifkan fungsi DHCP Client pada bridge1 untuk fungsi manajemen RB Anak

➡️lalu aktifkan fungsi VLAN Filtering di interface Bridge1

➡️Konfg VLAN di interface bridge & port2, port3, port4

➡️Kemudian konfigurasikan pada tab VLANs

✔️ Selesai, lakukan uji coba di RB Anak
