Attenuator = untuk menghambat (meningkatkan) nilai redaman fiber optik.
Contoh : mengg SFP 100KM tetapi real’nya hanya dipakai 10KM maka ditambah perangkat ini
SFP Transceiver
(untuk Jarak, Kapasitas 1G-10G-25G, Jumlah Core 1core/2core)

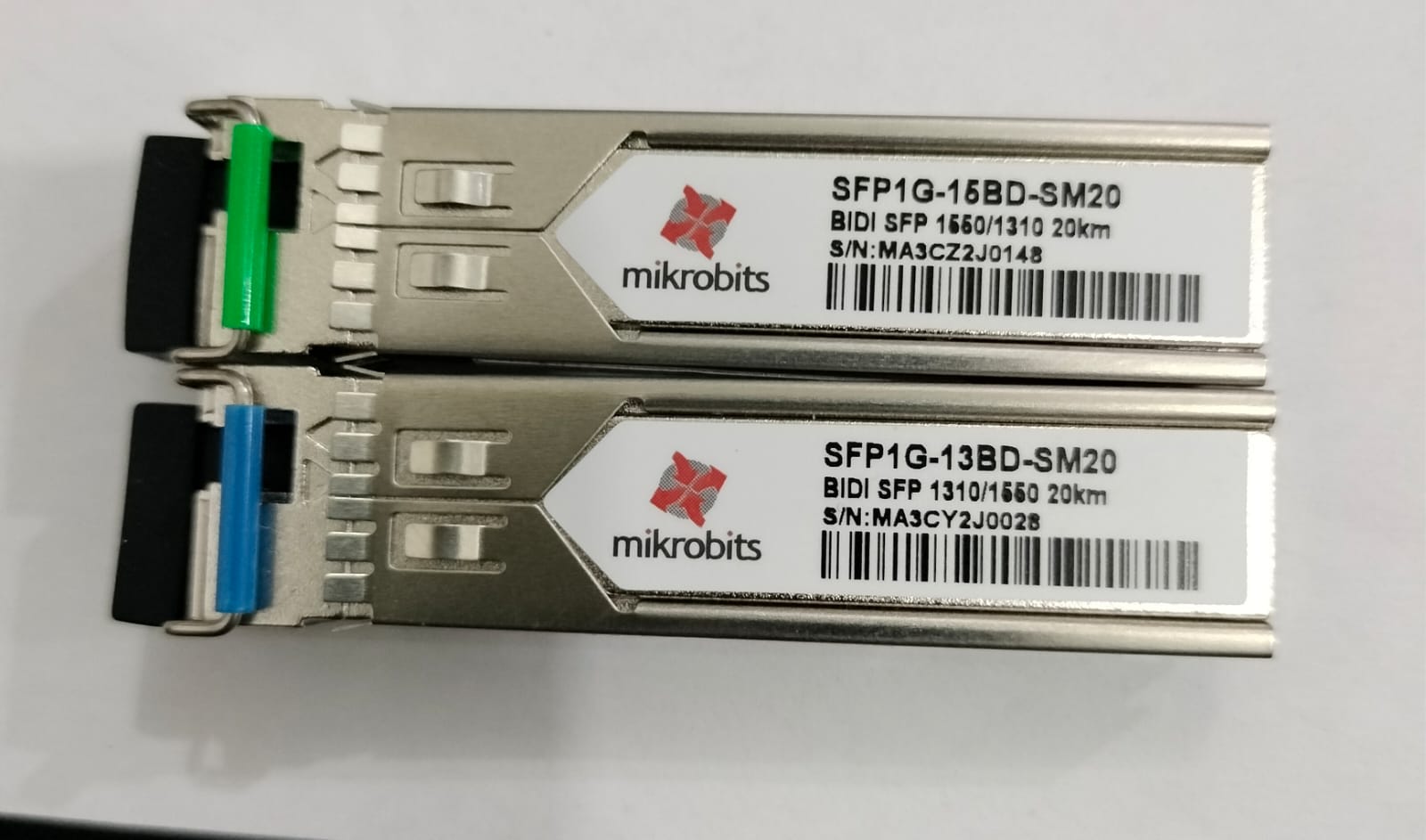

BIDI Transceiver = use a single core of a single-mode fiber for both transmitting and receiving data (bi-directional communication) Just use a BiDi SFP module which allows bi-directional data transmission over a single fiber.
OM2/3/4/5 Multimode = Diameter inti serat 50 um
Single Mode = Diameter inti serat 9 um

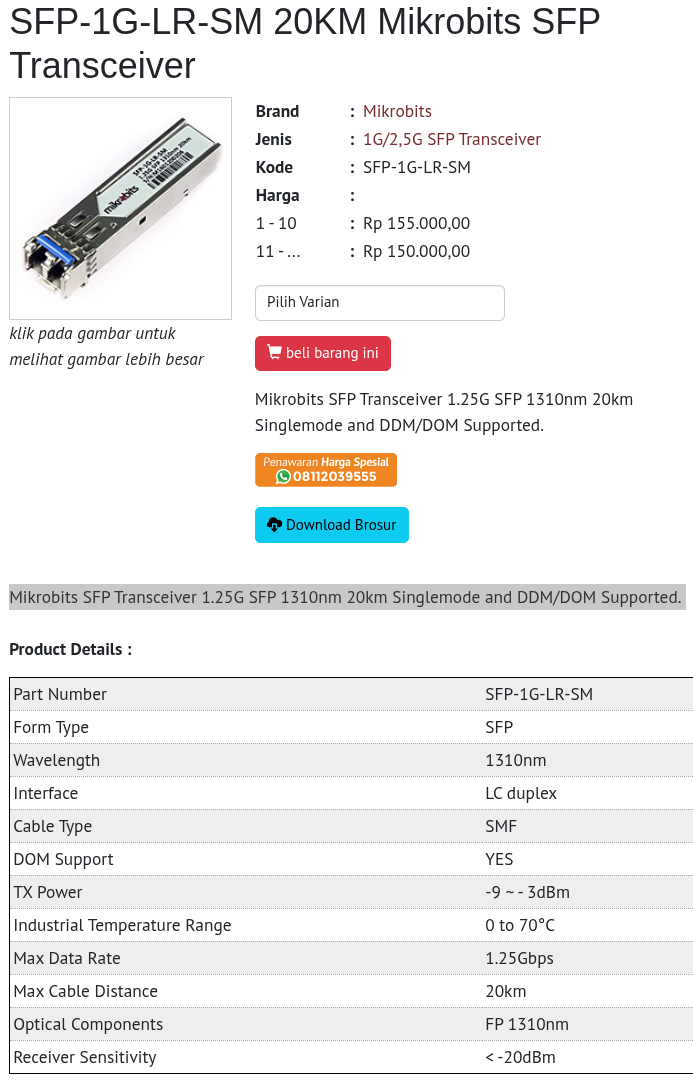

SFP Jarak Jauh
1KM, 10KM, 100KM
(SingleMode)
SFP Jarak Pendek
100Meter, 300M, 550M, 800M
(MultiMode)
Macam Kabel Transceiver SFP = Single Mode & Multi Mode
Single Mode = untuk jarak jauh,
1KM / 10KM / 20KM / 100KM
Multi Mode = untuk jarak pendek
100meter / 300meter / 550meter / 800meter (Max)
Multimode (MM) Detail
Modul SFP multimode umumnya beroperasi pada panjang gelombang 850 nm dan menggunakan konektor LC dupleks. Mereka ideal untuk aplikasi seperti jaringan area lokal (LAN), pusat data, dan koneksi antar perangkat dalam gedung yang membutuhkan transmisi data berkecepatan tinggi dalam jarak yang relatif pendek.
| Tipe MM | Diameter Inti | Max Kecepatan Data | Jarak Transmisi Maksimum | Warna Jaket |
|---|---|---|---|---|
| MM OM1 | 62,5 µm | Hingga 10 Gbps | – 275 meter (1 Gbps) – 33 meter (10 Gbps) | Oranye |
| MM OM3 | 50 µm | Hingga 100 Gbps | – hingga 1.000meter ( 1Gbps) – 300 m (10 Gbps), – 100 m (40/100 Gbps) | Biru Aqua |
| MM OM4 | 50 µm | Hingga 100 Gbps | – hingga 1.000meter ( 1Gbps) – 400 meter (10 Gbps) – 150 meter (40/100 Gbps) | Biru Aqua/Ungu |
Kecepatan Transceiver SFP
SFP = 1G

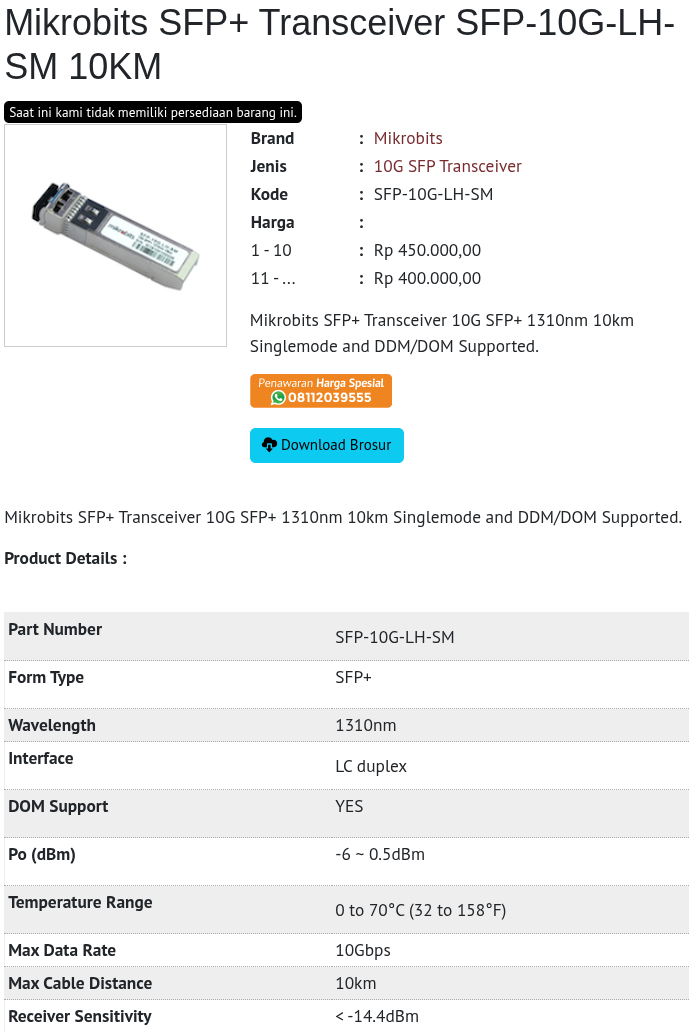

SFP+ = 10G
SFP28 = 25G
QSFP+ = 40G
QSFP28 = 100G
Perbedaan Kepala Hijau & Biru
APC (Hijau)
u/ server TV
UPC (Biru)
u/ client odp
Info Dari Youtube

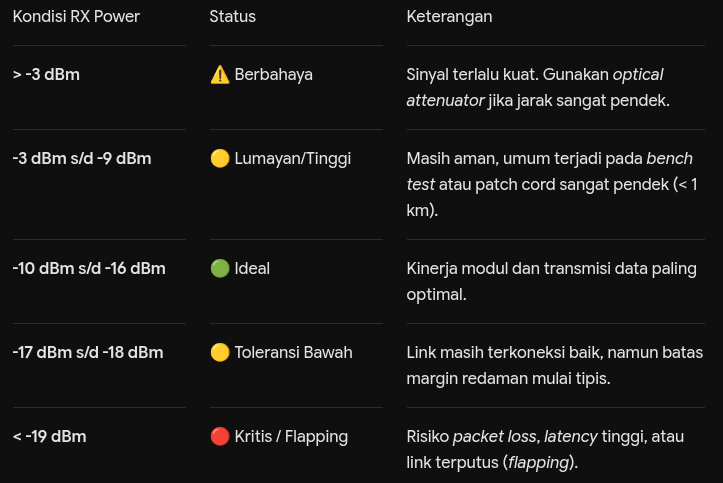

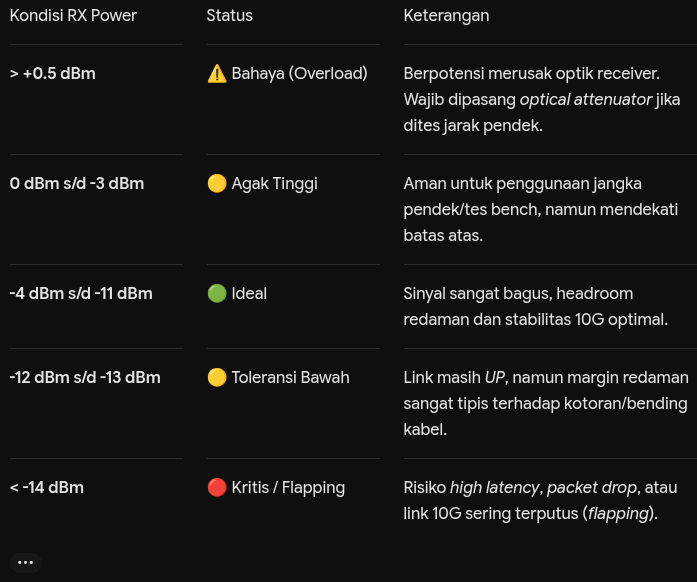

Pembacaan Interface SFP di Router & Spesifikasi dari SFP yang digunakan
